五分鐘了解//光學相干斷層掃描技術（OCT）
目前光學相干斷層掃描技術(OCT)已經廣泛用于臨床眼科治療與檢查之中，作為一種良好的成像工具在各種眼科疾病的診療中發揮了巨大作用，隨著OCT技術的不斷進步，有學者將自適應光學技術(AO)與OCT技術進行結合產生了一種新的眼底成像工具---自適應OCT， AO本身不是一種成像方式。它是一項輔助技術，可增強眼底攝像頭，掃描激光檢眼鏡（SLO）或OCT等在視網膜成像模式下的性能。而這種新的自適應OCT(AO-OCT)具有超高的分辨率，可觀察到眼底視網膜微小的細胞結構。這對于我們認識眼底視網膜結構的病理生理學是至關重要的，許多病理改變源于細胞規模的功能和結構改變，這有助于我們在疾病發生早期就可以注意到視網膜的病理變化。因此，對這些組織進行足夠細致的研究，便可以更好地了解相關疾病的發展或治療干預的效果。AO-OCT的出現首次實現了具有高分辨率的體內3D視網膜成像。本文將簡單的介紹一下這種具有很大潛力的眼科成像設備。
下圖為目前“標準”臨床OCT圖像（在瞳孔處約1.5 mm光束直徑的成像）和AO-OCT圖像（約7 mm光束直徑的成像和AO修正）對比不同橫向分辨率對視網膜圖像質量的影響。圖像顯示對于通過AO-OCT采集的圖像，減小平均斑點直徑以及限制聚焦深度的效果是顯而易見的，因?yàn)锳O-OCT需要移動焦平面才能使視網膜中不同深度的結構具有高信噪比。
使用AO-OCT檢查健康志愿者的視網膜斷層結構并將其放大觀察視網膜各層結果如下圖。
圖二：A）AO-OCT 的斷層掃描圖像，其掃描焦點設置為健康志愿者的中央凹4.5°偏心距處。B）將圖A中白色矩形標記的區域放大2倍（圓錐的一些內部和外部部分分別用紅色和黃色矩形標記）。視網膜層標記如下：RNFL視網膜神經纖維層，GCL神經節細胞層，IPL內從狀層，INL內核層，OPL外從狀層，ONL / HFL外核層/ Henle纖維層，ELM外在限制膜，視錐細胞感光器內外段之間的IS / OS連接，COST視錐細胞外段尖端，RPE視網膜色素上皮細胞。
圖四：AO-OCT圖像在距中央凹約8°的偏心位置記錄。a）錐形感光體內部和外部之間的分段連接，顯示出扭曲的強度模式。一些圖案被放大（插圖）并顯示出多峰波傳播所特有的強度分布。b）在相同的視網膜位置記錄并以假色標顯示的不同視網膜層的合成圖像。COST層顯示為紅色，桿外段尖端（ROST）層顯示為綠色。
AO-OCT提供的高靈敏度和軸向分辨率允許可視化不同的內部視網膜層。這其中尤其令人感興趣的是視網膜神經纖維層（RNFL）和視網膜微循環管系統。RNFL在青光眼診斷中起重要作用。AO-OCT的較高的橫向分辨率允許可視化單個神經纖維束并測量相應的橫截面輪廓。下圖顯示了AO-OCT的成像數據，圖像中各個神經纖維束清晰可見。此外，可以在感興趣的放大區域看到小的毛細管（用黑色箭頭指示）和神經纖維束（用白色箭頭指示）。
圖五：健康志愿者的AO-OCT圖像，其焦點設置在前層。a）平均（10幀）斷層掃描顯示單個神經纖維。b）用a)中的白色矩形表示的感興趣區域（放大2倍）。各個束用白色圓圈標記。黑色箭頭表示內部視網膜中的微毛細血管。c）用無傳感器的AO儀器記錄的強度B掃描顯示不同的分割層（用不同的顏色表示）。d）在c）中用紅線表示的層的正面投影。白色箭頭指向單個神經纖維束。水平虛線表示c）中顯示的斷層掃描的位置。
圖六：小鼠視網膜神經纖維層AO-OCT圖像。a）斷層掃描顯示單個神經纖維束。紅色括號表示用于平均的深度拓展，以便生成相應的en-face面圖像。b）在自適應光學矯正之前，神經纖維層en-face圖像。c）自適應光學矯正的神經纖維層en-face圖像。圖中白色箭頭指向在b）中幾乎看不到，但在c）中可以清楚看到的結構。
可廣泛的應用于眼腦及眼底相關疾病診斷、病理研究、長期疾病觀察、治療方案優化、藥物藥效評價等臨床前研究領域：
01
眼腦疾病研究
眼腦疾病作為獨立的研究方向越來越受到科研者的重視，通過以阿爾茲海默癥、帕金森癥、腦血管病變等眼腦重大疾病的篩查和防治為目標，推動眼腦重大疾病臨床轉化與研究的中心科研機構也越來越多。
腦血管等病變在前期表現出的微血管阻塞、結構變化都可以通過microIV小動物視網膜影像系統檢測并通過長期的跟蹤眼底組織機構的細微變化，探究疾病發展機制和治療方法，為眼腦疾病在視覺應用方面探索相關疾病的發病機理、早期診斷、優化治療方案并促進基礎研究的重大研究成果快速向臨床轉化。
通過觀察視網膜上的Aβplaque（β淀粉樣蛋白）斑塊沉積物可用于阿茲海默癥研究
02
視網膜病變
Phoenix小動物視網膜成像系統具有高靈敏度的熒光成像功能，能實現臨床和臨床前熒光素眼底造影技術的無縫連接。高解析度的成像功能可以對小鼠眼底細微的血管變化得以辨認，血管壁、色素上皮和視網膜內界膜等屏障的受損情況也可以檢測到。因此，可有效的檢測和觀察眼底相關疾病如視網膜病變、黃斑變性、視網膜色素病變、早產兒視網膜病變、視網膜母細胞瘤、青光眼、白內障等，并對相關疾病進行準確、客觀的動態觀察，為疾病診斷、治療、發病機理、預后評價等提供有價值的依據。

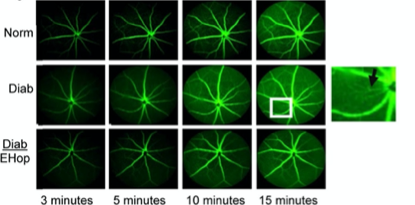

糖尿病導致視網膜血管滲透增加
03
新生血管相關眼病研究
脈絡膜新生血管（Choroidal NeoVascularisation，CNV），是指來自脈絡膜毛細血管的增殖血管，通過Bruch膜的裂口而擴展，在Bruch膜與視網膜色素上皮之間、或神經視網膜與視網膜色素上皮之間、或位于視網膜色素上皮與脈絡膜之間增殖形成，又稱視網膜下新生血管。多見于黃斑部，因而損害中心視力，是致盲的主要原因之一。Micron IV可搭載激光模塊，提供精確的激光光凝束去刺激脈絡膜新生血管的形成，人性化的設計保證操作人員可以精確地，可靠地控制遞送激光的定位，大小和強度，滿足不同研究目的的需要。
激光造模后進行血管造影觀察
03
不同治療方案優化，完成臨床前到臨床的快速轉化
針對眾多的眼科疾病，采用的治療方案主要有手術、藥物治療、激光治療、干細胞治療等幾種，而針對某一特異病癥選擇最直接有效的治療方法至關重要。MicroIV小動物視網膜成像結合高清晰的OCT成像可以無創、長期的對動物眼底細微結構變化如視網膜、脈絡膜細胞層變化進行高解析度的成像，有效評估不同的治療方法在疾病治療過程中眼底組織的治愈、恢復情況變化，最快的將臨床前研究方案轉化到臨床實際應用中。
04
全身性疾病引起的視網膜病變
不僅僅是各種視網膜、脈絡膜、視神經疾病，黃斑疾病，各種全身性疾病所引起的視網膜病變，如糖尿病性視網膜病變、高血壓性視網膜病變、動脈硬化性視網膜病變等也都可以應用MicroIV高解析度成像系統進行疾病研究。如糖尿病性視網膜病(diabetic retinopathy，DR)是糖尿病性微血管病變中最重要的表現，表現為具有特異性改變的眼底病變，是糖尿病的嚴重并發癥之一。MicroIV小動物視網膜成像系統高解析度熒光成像結合高分辨率的OCT成像功能可以清晰的觀察到微血管瘤、出血斑、硬性滲出、棉絮斑、靜脈擴張、黃斑水腫、黃斑缺血、視網膜內微血管異常、玻璃體出血等組織異常信息，為病癥的診斷、發展檢測、治療等提供有力的研究手段。
Micron IV已在各主要高等院校、科研機構和制藥公司被證實其在眼科研究方面的重要價值。早在2010年ARVO大會上，該公司開發的 Micron III Retinal Imaging Microscope被公認為小動物視網膜成像的新標準，來自全球的眼科學及神經科學研究者都給予了高度評價，在此基礎上公司的科研團隊又推出一款專門為小型實驗動物眼睛成像而開發的高技術眼科學研究綜合平臺——Micron IV。無論在亞洲、歐洲和北美洲，該技術都已被快速而廣泛地接受。在國內，已經有多家醫藥、科研中心購買此儀器，如：北大人民醫院、北京大學基礎醫學院、中山大學眼科國家重點實驗室、葛蘭素史克(GSK)上海等并對該儀器給予了很高的評價。是眼腦及眼科研究不可或缺的一柄利器。
參考文獻
Pircher M, Zawadzki RJ. Review of adaptive optics OCT (AO-OCT): principles and applications for retinal imaging [Invited]. Biomed Opt Express. 2017;8(5):2536-2562. Published 2017 Apr 19. doi:10.1364/BOE.8.002536
